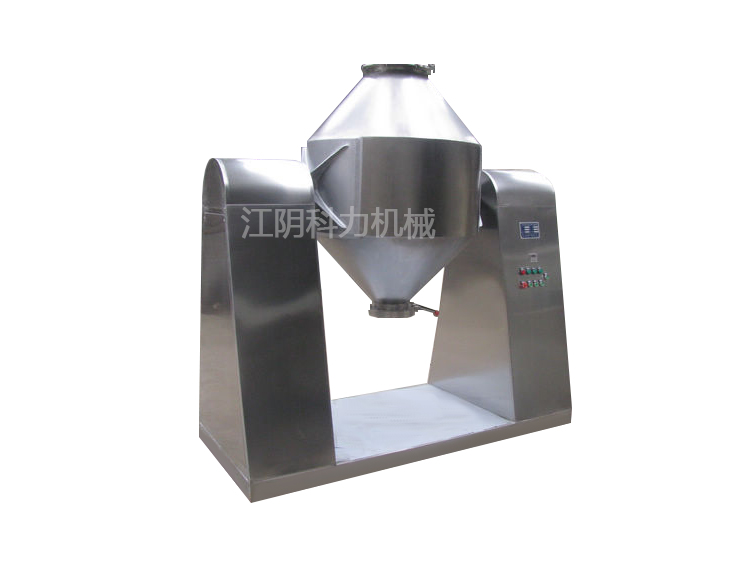

SZG雙錐回轉真空干燥機

產品概述
SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置,雙錐真空具備皮帶、鏈條兩級彈性聯接方式,因而設備運行平穩。特別設計的工裝,充分體現了兩支軸的良好同心,熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上,我們開發了SZG-A,它既可無級調速,又能進行恒溫控制。

應用范圍
適用化工、制藥、食品等行業的粉狀、粒狀及纖維的濃縮、混合、干燥及需低溫干燥的物料(如生化制品等),更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。

工作原理
在密閉的夾層中通入熱能源(如熱水,低壓蒸汽或導熱油),熱量經內殼傳給被干燥物料。 在動力驅動下,罐體作緩慢旋轉,罐內物料不斷地混合,從而達到強化干燥的目的。 物料處于真空狀態,蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了,并由真空泵及時排出回收。物料內部的水份(溶劑 )不斷地向表面滲透、蒸發、排出,三個過程不斷進行,物料在很短時間內達到干燥目的。 產品特點 油加熱時,采用自動恒溫控制,可以干燥生化制品和礦物原料,溫度可在20~160℃之間。 熱效率高,比一般烘箱提高2倍以上。 間接加熱,物料不會被污染,符合"GMP" 要求。設備維修操作簡便,易清洗。

推薦的工藝安置示范:溶劑回收工藝安置

項目 單位 機型
名稱 unit 100 200 350 500 750 1000 1500 2000 3000 4000 5000
總容積 L 100 200 350 500 750 1000 1500 2000 3000 4000 5000
工作容積 L 50 100 175 250 375 500 750 1000 1500 2000 2500
加熱面積 m2 1.16 1.5 2 2.63 3.5 4.61 5.58 7.5 10.2 12.1 14.1
轉速 rpm 6 5 4 4 4
功率 kw 0.75 1.1 1.5 1.5 2 3 3 4 5.5 7.5 7.5
回轉高度 mm 1810 1910 2090 2195 2500 2665 2915 3055 3530 3800 4180
整機重量 kg 825 1050 1350 1650 1800 2070 2250 3000 4500 5350 6000
罐內設計壓力 mpa -0.09~0.096
夾層設計壓力 mpa 0.3
